Тепловизионный комплекс Hikvision

Тепловизионный комплекс Hikvision

Технические специалисты СИНТО готовы поделиться информацией и опытом внедрения данного решения

Назначение

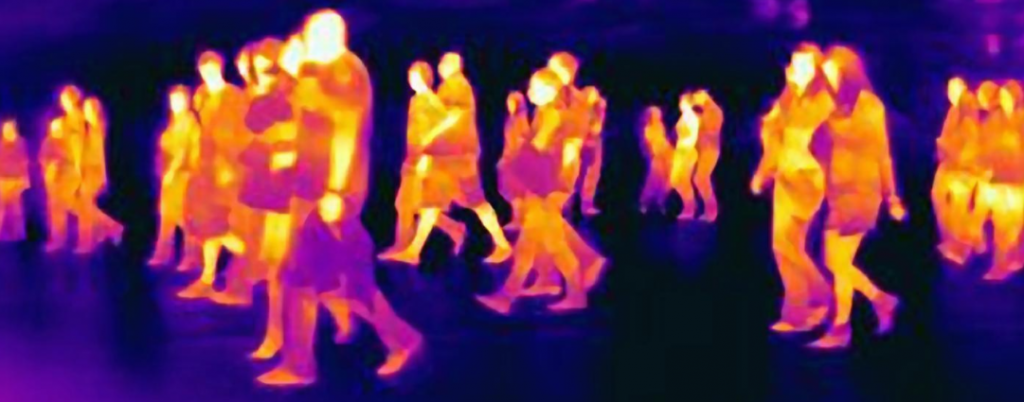

Тепловизионный комплекс Hikvision – решение для защиты промышленных предприятий, объектов здравоохранения, мест массового скопления людей от распространения инфекционных заболеваний.люди.png

С помощью современных детекторов и интеллектуальных алгоритмов тепловизионные комплексы Hikvision способны фиксировать отклонение от температурной нормы тела человека в движущейся толпе (поток сотрудников, пассажиров, посетителей, участников), идентифицировать личность и вовремя предупреждать об угрозе попадания инфицированного человека на территорию объекта. Измерение температуры происходит с точностью до 0.3 ⁰С.температура.JPG

Сфера применения

завод.pngгосударство и бизнес (промышленные предприятия, производства, стратегические объекты, бизнес-центры)


медицина.png здравоохранение (приемные и инфекционные отделения больниц, госпитали, медицинские центры)

plane_88296.pngтранспорт (аэропорты, автовокзалы, ж/д вокзалы, морские       порты, пункты таможенного контроля)

health_education_article_computer_knowledge_blog_coronavirus_icon_140616.pngобразование (школы, ВУЗы)

iconfinder-musicmelodysoundaudio28-4105553_113826.pngмероприятия (спортивные чемпионаты, концерты, форумы      и саммиты, выставки)


Как это работает

Узнайте из 90-секундного ролика о решении



Принцип работы

камера.png Тепловизор фиксирует и преобразует ИК-излучение,   бесконтактно измеряет температуру тела людей. Камера со   специальным ПО идентифицирует человека с повышенной температурой и подает сигнал через портативный коммутатор на автоматизированное рабочее место (АРМ) оператора с предустановленным ПО.

архив.pngЗапускается поиск в архиве. Термографический комплекс быстро выгружает и выводит на печать лицо человека. Это позволяет операторам вычленять заболевших среди потока и направлять на уточняющий осмотр. Риск заражения и распространения инфекции - минимизируется.

server1_78341.pngХранение видеозаписей и обработку большого массива данных обеспечивает сервер и дисковый архив. Дополнительное ПО Hikcentral расширяет возможности тепловизионного комплекса (программы обеспечения управления, лицензии, тепловизионное зрение). Черное тело (калибратор) – повышает точность показателей при измерении температуры от 0.5 С до 0.3 С.

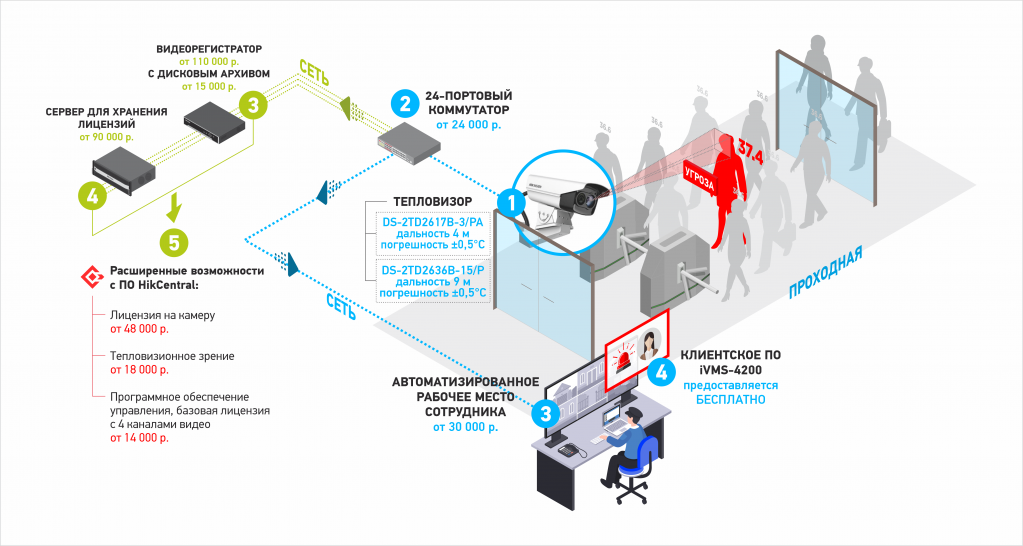

Схема решения




Состав решения

  • Комплекс №1 (базовый)
  • Сообщает об опасности на расстоянии до 4 метров
  • Высокая точность измерения температуры ±0.5 °C
  • Двухспектральное совмещение изображения
  • Стробоскоп и аудио тревога
  • Бесшовная интеграция в СКУД предприятия

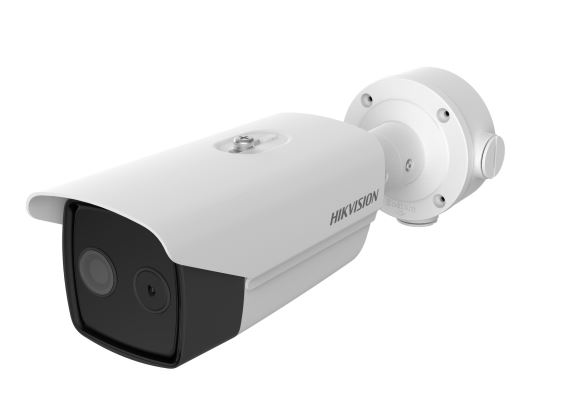

Тепловизионная камера DS-2TD2617B-3/PA


  • Модуль тепловизора: разрешение 160 × 120, матрица с высокой чувствительностью
  • Измерение температуры в точке, вдоль линии и в области
  • Диапазон температур: от 30 до 45 °C
  • 3D DNR, улучшение детализации изображения
  • Встроенный микрофон: да
  • Встроенный слот для microSD/SDHC/SDXC-карты, до 128 ГБ

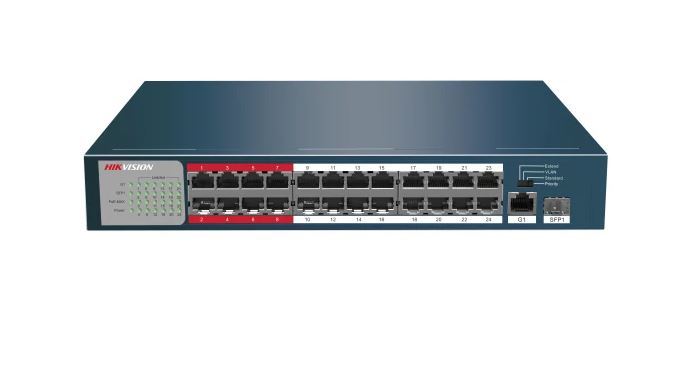

Коммутатор DS-3E0326P-E/M


  • Количество портов коммутатора: 24 x Ethernet 10/100 Мбит/сек
  • Количество uplink/стек/SFP-портов и модулей: 2
  • Максимальная скорость uplink/SFP-портов: 10/100/1000 Мбит/сек
  • Внутренняя пропускная способность 8.8 Гбит/сек
  • Размер таблицы MAC адресов: 4096

hikcentral.JPGКлиентское программное ПО iVMS-4200 3.2.0.102 для устройств c термографией

скачать на сайте производителя

 Комплекс 2 (расширенный)

  • Срабатывает до 9 метров
  • Точность измерения температуры ±0.3 °C
  • Двухспектральное совмещение изображения
  • Поддержка звуковой сигнализации
  • Интеграция со СКУД
  • Хранение данных (видеозаписей, инцидентов)

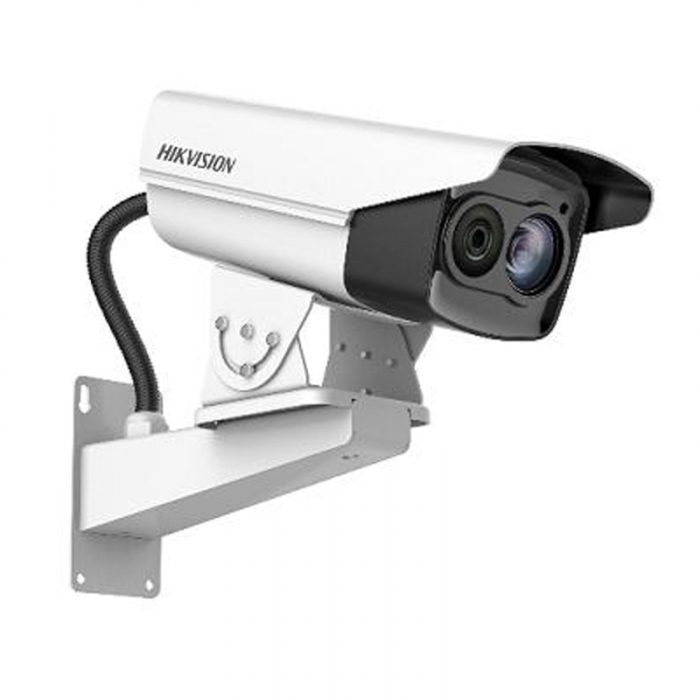

         Тепловизионная камера DS-2TD2636B-15/P


  • Модуль тепловизора: высокое разрешение 384 × 288, матрица с высокой чувствительностью
  • Диапазон температур: от +30 до +45 С
  • Безотказная работа тревоги при превышении порога температур
  • Разрешение оптического канала 4 МП
  • 3D DNR, улучшение детализации изображения
  • Встроенный слот для microSD/SDHC/SDXC-карты, до 256 ГБ
  • Встроенный микрофон: да

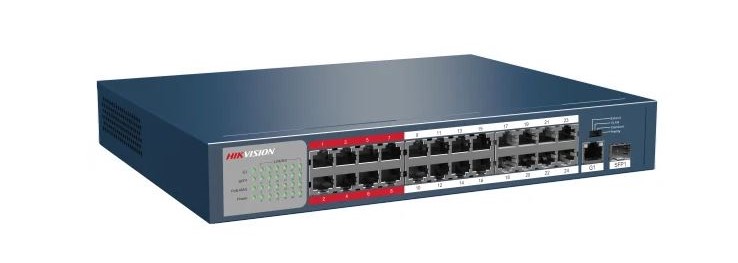

Коммутатор DS-3E0326P-E/M


  • Количество портов коммутатора: 24 x Ethernet 10/100 Мбит/сек
  • Количество uplink/стек/SFP-портов и модулей: 2
  • Максимальная скорость uplink/SFP-портов: 10/100/1000 Мбит/сек
  • Внутренняя пропускная способность 8.8 Гбит/сек

hikcentral.JPGКлиентское программное ПО iVMS-4200 3.2.0.102 для устройств c термографией

скачать на сайте производителя

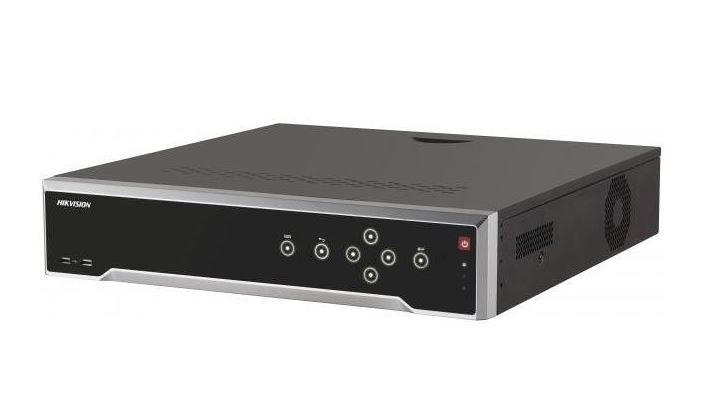

Видеорегистратор HIKVISION DS-7716NI-K4/16P


  • Количество каналов: 16
  • Тип видеорегистратора: NVR (сетевой)
  • Количество слотов для HDD: 4
  • Поддержка интерфейса SATA I: есть
  • Максимальная емкость HDD: 8 Тб
  • Разрешение:   8Мп/ 6Мп/ 5Мп/ 4Мп/ 3Мп/ 1080p/ UXGA/ 720p/ VGA/ 4CIF/DCIF/ 2CIF/ CIF/ QCIF
  • Удаленные соединения: 128
  • Сетевые протоколы: TCP/IP, DHCP, HIK Cloud P2P, DNS, DDNS, NTP, SADP, SMTP, NFS, iSCSI, UPnP™, HTTPS
  • Битрейт видео: 32 кбит/с — 16 Мбит/с

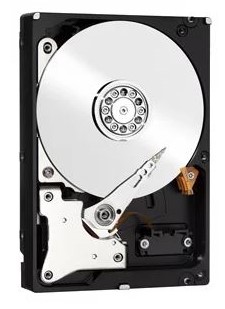

Жесткий диск Western Digital WD Red 6 TB

  • для сервера
  • объем 6000 ГБ
  •  форм-фактор 3.5"
  • интерфейс SATA 6Gbit/s
  • скорость вращения 5400 rpm
  • объем буфера 64 МБ
  • ШхДхВ: 101.60х147х26.10 мм , вес: 750 г

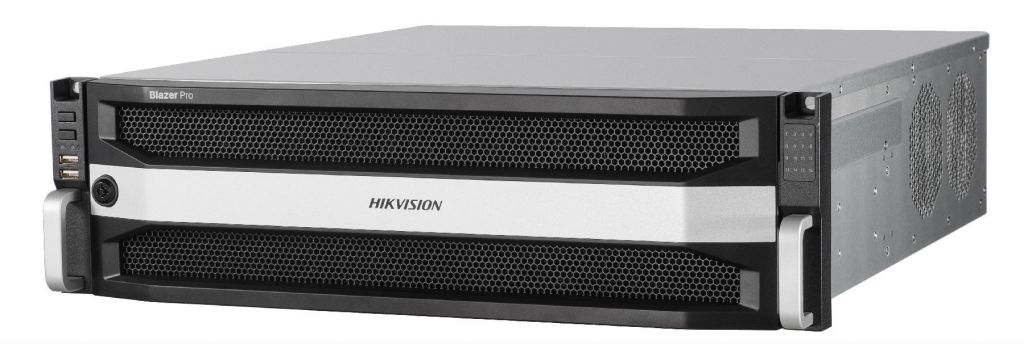

Сервер Hikvision Blazer Pro/128


  • 128 каналов
  • входящий поток 400Мб/с
  • 7 SATA для HDD до 6Тб
  • видеовыходы: 1 HDMI и 1 VGA
  • 1 miniSAS интерфейс
  •  6 RJ45 10M/100M/1000M Ethernet

Дополнительные опции

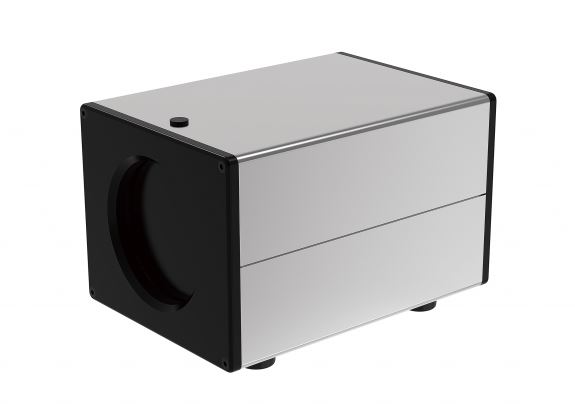

Калибратор DS-2TE127-G4A

  • Эффективная область излучения: 70 × 70 мм (2.76 × 2.76″)
  •  Температурное разрешение: 0.1 °C
  • Точность измерения температуры: ± 0.1 °C
  • Стабильность температуры: ± 0.1 °C/ч
  •  Эффективная излучательная способность: 0.97±0.02
  • Потребляемая мощность: DC 24 В, 50 Гц, 20 Вт
  • Рабочая температура: от 0 до 40 °C

Программное обеспечение HikСentral


  • система управления видеонаблюдением
  • обладает гибкостью и масштабируемостью
  • обеспечивает централизованное управление, обмен информацией
  • позволяет просматривать видео с камер в реальном времени, хранить и воспроизводить записанные файлы
  • осуществляет поиск VCA, настраивает действия по тревоге

Быстро проконсультируем вас, рассчитаем стоимость внедрения тепловизионного комплекса, составим решение под ваши задачи,выполним проект.

Заполните контактную форму ниже и мы перезвоним в ближайшее время!

Преимущества

  • Бесконтактный метод измерения температуры
  • Безопасность персонала, снижение риска инфицирования
  • Обнаружение в кадре до 30 лиц, измерение t в потоке
  • Повышение скорости проходного трафика
  • Автоматизация процесса обработки и хранения видеоданных
  • Сигнализирует об угрозе
