ТЮЗ: Автоматизация системы дымоудаления

Заказчик

 Источник фото: https://www.yartravel.ru/

Задачи проекта

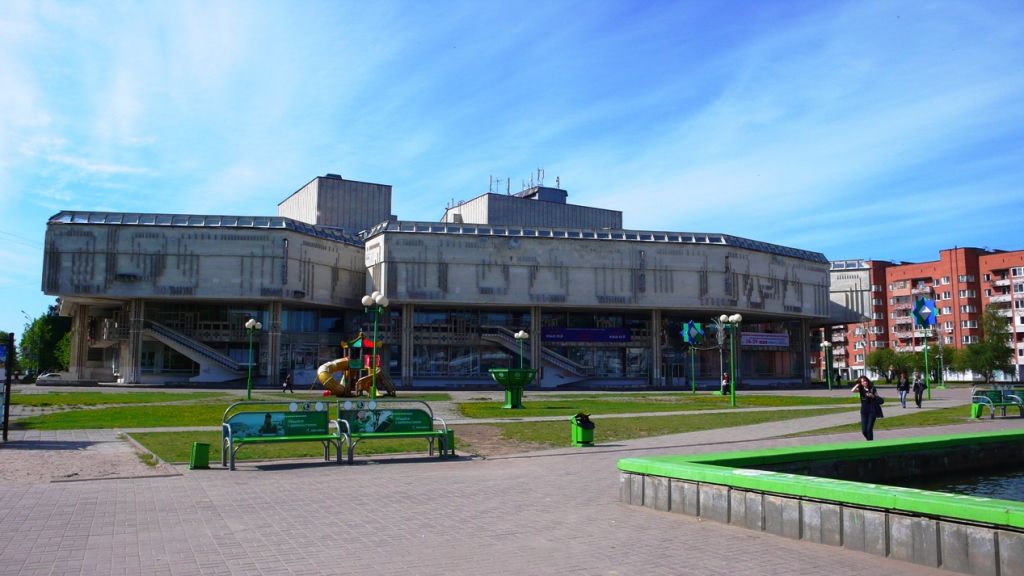

Здание театра юного зрителя было построено в 1974-1983 годах по проекту 1969 года. Сразу после открытия, театр стал любим и уважаем юными и взрослыми зрителями города, а также прекрасной школой для молодых выпускников театрального института. С годами некогда современное здание театра перестало соответствовать техническим нормам, предъявляемым к подобным объектам. Необходимо было обновление:

• монтаж противодымной вентиляции из большого и малого зрительных залов и лестничных клеток;
• монтаж противодымной вентиляции из коридоров;
• монтаж системы автоматизации;
• общестроительные работы по устройству проемов.

Реализация

Здание театра юного зрителя представляет собой достаточно интересный архитектурный проект с особыми требованиями к строительным и монтажным работам.

Трудности проекта:

• сжатые сроки (всего за три месяца нужно было поставить оборудование и материалы, смонтировать системы и выполнить пусконаладочные работы)
• монтаж по недостаточно проработанной проектной документации

• работа на высоте с габаритным и тяжёлым материалом (воздуховоды толщиной 1мм габаритами 1400х400мм в 100 миллиметровой огнезащитной изоляции)

• тщательное соблюдение технологических процессов, при выполнении строительных работ, в условиях сжатых сроков монтажа

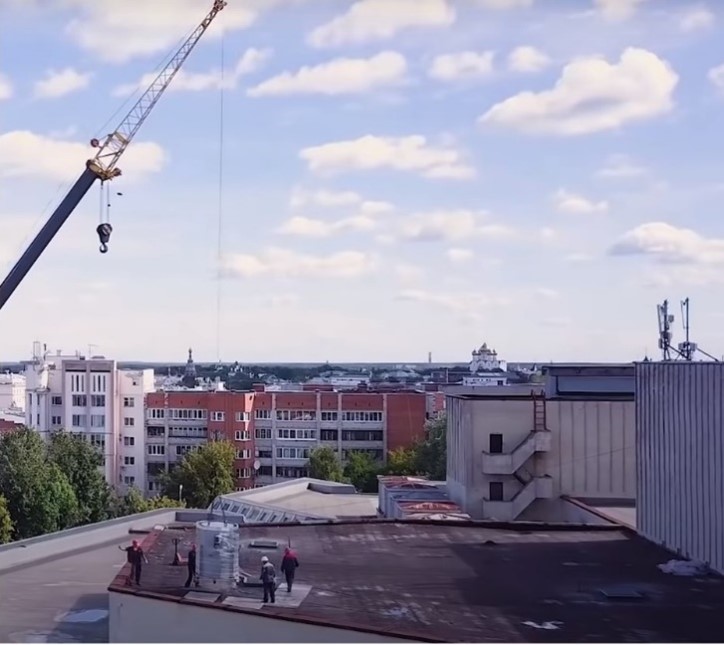

Отдельной задачей стал монтаж трех больших вентиляторов весом по 700 кг на мягкой кровле театра. Необходимо было крайне аккуратно и осторожно переместить вентиляторы, для чего был задействован единственный в Ярославле подъемный кран с длинной стрелой. На время работы крана пришлось перекрыть пешеходное уличное движение, но перемещение и монтаж вентиляторов были совершены аккуратно и в срок.

Детали проекта

Для работы противодымной вентиляции большого и малого зрительных залов смонтированы:

• 5 вентиляторов различной мощности (производитель оборудования - фирма «ВЕЗА»):

        -  устройство мощностью 7,5 кВт, весом 125 кг на малой
           кровле для подпора воздуха в лестничной клетке
        -  три вентилятора на высокой кровле для дымоудаления из
           большого зала мощностью 11 кВт и весом 700 кг каждый
        -  оборудование мощностью 37 кВт, весом 1100кг
           в столярном цеху для дымоудаления из малого зала

• 5 противопожарных клапанов от производителя «ВЕЗА»
• 40м воздуховодов различного сечения (до 1700*800мм),        сборные короба размерами до 3250х700х1200мм. Благодаря    покрытию сертифицированными матами из каменной ваты фирмы   ROCKWOOL воздуховоды способны выдержать условия пожара в течение 30 минут, т.е. предел огнестойкости соответствует индексу EI30.

Для работы противодымной вентиляции в коридорах смонтированы:

• вентилятор на малой кровле мощностью 18,5 кВт, весом 125кг (производитель - компания «ВЕЗА»)
• 7 противопожарных клапанов от фирмы «ВЕЗА»
• 80 м воздуховодов различного сечения (до 1500*500мм), сборные короба размерами до 2300х1100х1100мм. Благодаря покрытию сертифицированными матами из каменной ваты фирмы ROCKWOOL предел огнестойкости соответствует индексу EI 150

Осуществлен монтаж системы автоматизации:

• 11 частотных приводов Schneider Electric
• 9 контрольно-пусковых шкафов, производитель БОЛИД
• 6 блоков питания РИП24В, производитель БОЛИД
• 11 кнопочных постов фирмы ABB
• 12 приемно-контрольных приборов, производитель БОЛИД
