Компания СИНТО выполнила проект по монтажу оптических линий связи на Щуровском цементном заводе в Коломне (Московская область). Решение поможет ускорить передачу данных между подразделениями ИТ-инфраструктуры предприятия и повысить производительность технологических процессов.


Заказчик

Щуровский цементный завод основан в 1870 году, был и остается пионером цементной промышленности России. Предприятие входит в холдинг LafargeHolcim с 2015 года. LafargeHolcim – международная компания, развивает в России цементный бизнес и направление нерудных материалов и бетона. Продукция ЛафаржХолсим используется в инфраструктурном строительстве, производстве товарного бетона, ЖБИ, легких бетонных изделий.

Стоимость проекта: 1,5 млн. рублей

Срок проекта: март - декабрь 2020

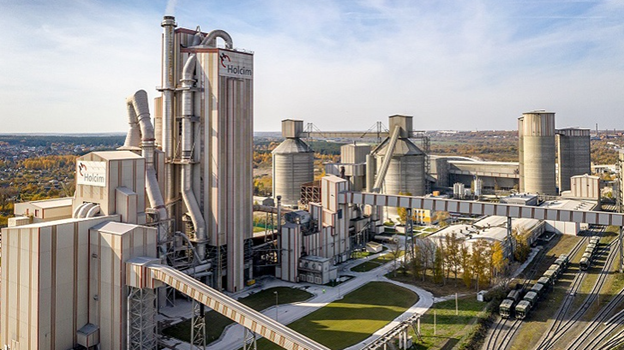

Источник фото - www.concreteunion.ru

Предпосылки проекта

Цементный завод в Московской области (г.о. Коломна) – высокотехнологичное промышленное производство, максимально автоматизированный комплекс. Предприятие использует европейские инновации, технологии энергосбережения и экономичного расходования природных ресурсов, имеет высокие стандарты промышленной безопасности и охраны труда, минимизации негативного воздействия на окружающую среду.

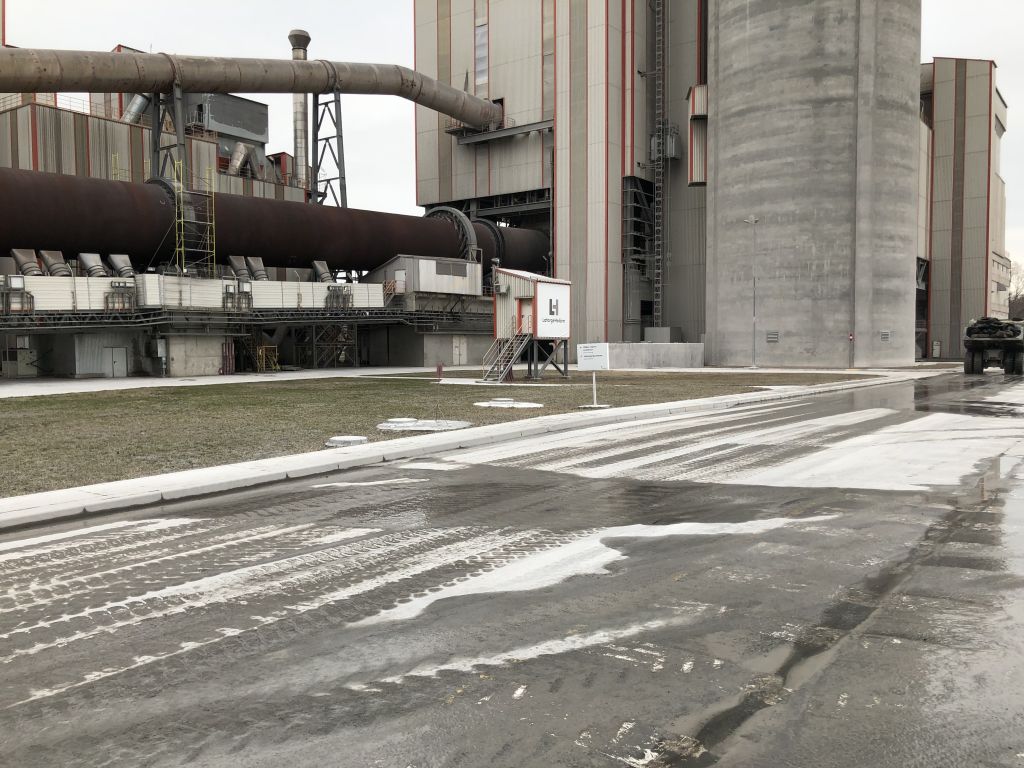

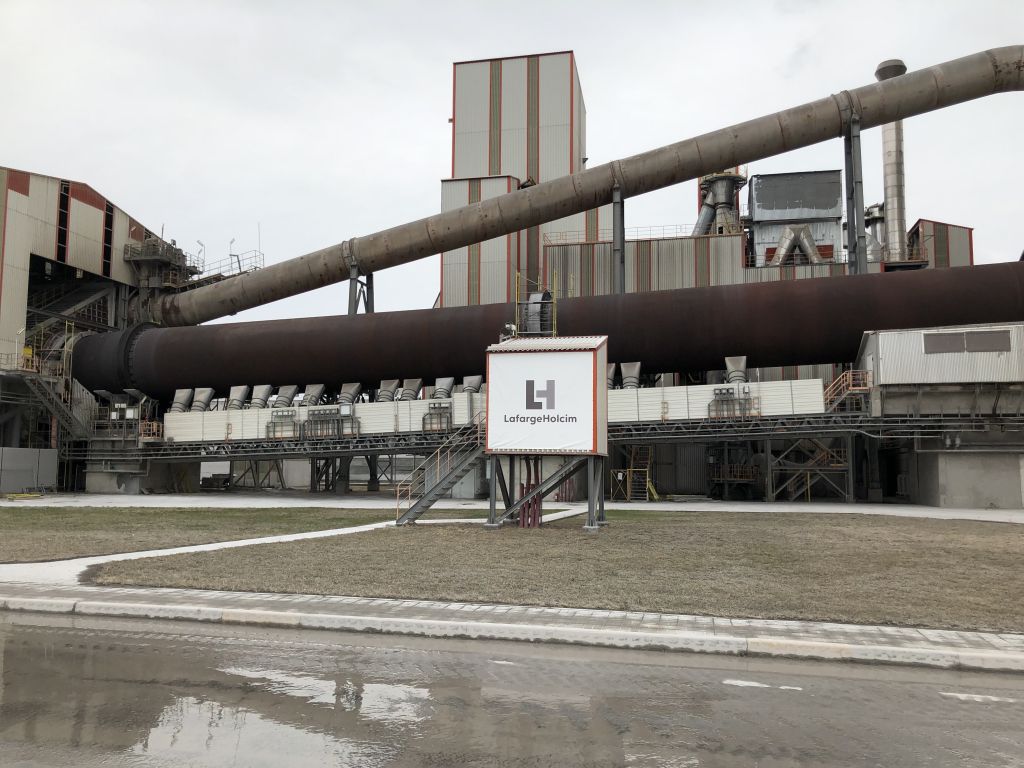

Предприятие занимает площадь 67 Га, на которой расположена промышленная зона (карьер), несколько цехов по переработке сырья, печных цехов, административных зданий. Техническая мощность завода составляет 2,5 млн. тонн цемента, штат сотрудников – 450 человек.

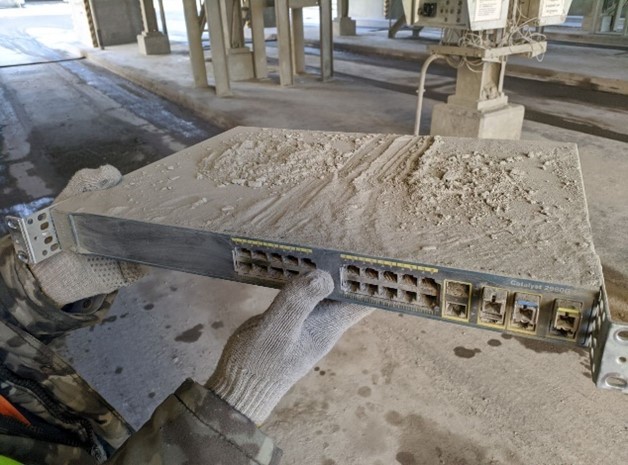

Крупное предприятие, которое объединяет несколько важных подразделений, нуждается в развитой информационной инфраструктуре. ИТ-инфраструктура у заказчика, в целом, построена и эксплуатируется, но требует улучшения. Рост объемов передачи данных привел к тому, что скорость обмена данными перестала устраивать заказчика, устаревшее телекоммуникационное оборудование не справлялось с объемами информации.


  Проблемы
  • Неудовлетворительная производительность сети
  • Низкая скорость передачи данных
  •  Устаревшее телекоммуникационное оборудование


Почему СИНТО

Это не единственный проект компании СИНТО на объектах заказчика. Первый опыт работы с цементным заводом в Коломне – прокладка 10 км оптического кабеля от основной площадки предприятия до промышленной зоны (карьера) – получил положительный отзыв и оценку нашей работы со стороны клиента. Нас пригласили к участию в тендере по созданию новых линий связи на основе оптоволоконного кабеля. Сотрудники СИНТО быстро отреагировали на запрос, выехали на обследование объекта, подготовили коммерческое предложение. С партнером велись переговоры, выявлялись потребности, предлагались разные варианты решения задачи. Мы убедили заказчика, что ему необходимо комплексное решение. Не просто заменить оборудование, а создать магистральную среду сети передачи данных. Наше предложение устроило клиента и решало его проблемы – мы получили проект в работу.

 Задачи проекта

  • Создать магистральную среду сети передачи данных. Магистральная среда – это оптические линии связи, которые должны соединять разбросанные на обширной территории подразделения предприятия: заводоуправление, цеха отгрузки, контрольно-пропускной пункт, горячее производство - всего 8 точек.
  • Проложить оптические кабели
  • Заменить телекоммуникационные шкафы
  • Протестировать созданную инфраструктуру



Этапы и проблемы проекта

На первом этапе сотрудники департамента инженерных систем и отдела продаж компании СИНТО выехали на объект и провели предпроектное обследование. На территории завода были сделаны замеры трасс, осмотрены телекоммуникационные узлы, магистральные каналы (кабельная канализация и тоннели), цеха, где необходимо было проложить оптику.

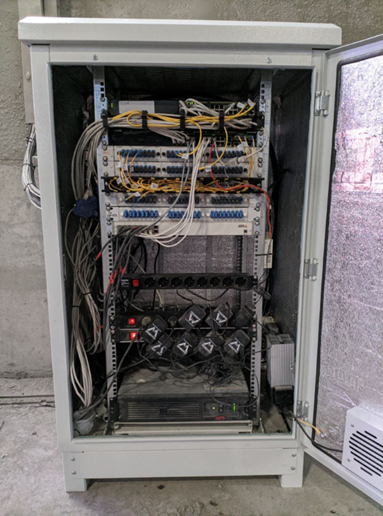

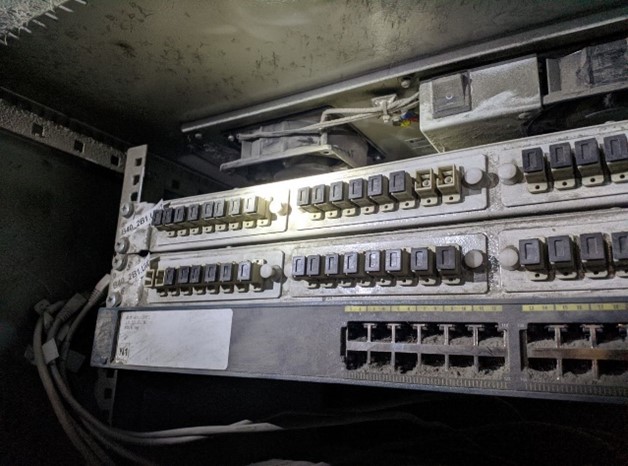

В ходе обследования сотрудники СИНТО выявили проблемы с телекоммуникационными шкафами – некоторое оборудование устарело и нуждалось в замене. Кроме того, необходимо было увеличить число телекоммуникационных узлов для подключения новых подразделений. На объекте заказчика несколько точек находятся в помещениях с низкими температурами и на открытом воздухе, в них не соблюдался температурный режим. Мы предложили заказчику решение по замене шкафов. Новые шкафы полностью соответствуют требованиям для климатического оборудования – имеют защиту от влаги и низких температур, подогрев и вентиляцию, что создает оптимальный микроклимат внутри шкафа и позволяет бесперебойно работать установленному в нем оборудованию.

Этап прокладки кабеля включал работы по территории завода и через подземные коммуникации. Оптику тянули по существующим линиям, от колодца к колодцу – это один из самых удобных и простых способов прокладки сети. Маршрутов кабелей было несколько, они охватывали разные подразделения. Часть трасс проходили по уличной территории, часть – под землей.




В ходе проекта мы столкнулись с некоторыми проблемными моментами.

Один из них – длительное согласование разрешительной документации на проведение работ на производстве. Из-за увеличения сроков согласования пришлось сдвинуть намеченное начало работ с  весенне-летнего периода (май-июнь) на осень. Существенно ухудшились погодные условия, работы на открытом воздухе и под землей осложнялись из-за мокрых осадков.

Вторая сложность – регламенты, действующие на предприятии. Сотрудникам СИНТО необходимо было оформить пакет допусков на проведение монтажных работ в электрощитовых, цехах, на высоте, соблюсти предписания по охране труда, представить справки медосвидетельствования на каждого сотрудника. На каждом этапе проведения работ оформлялись допуски, бумажное сопровождение проекта заняло значительное время.

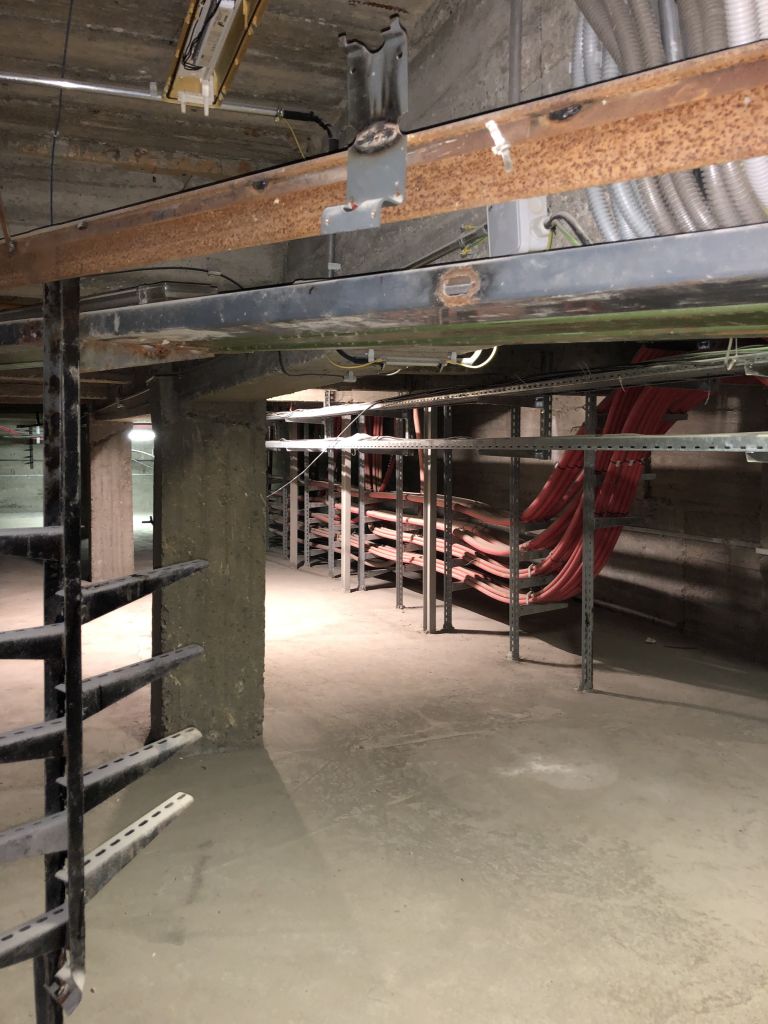

На монтируемых участках встречались свои нюансы – некоторые участки подземных коммуникаций были труднопроходимы, а работа в кабельных тоннелях с высоковольтными электрическими кабелями, которые связывают на объекте несколько цехов, была сопряжена с рисками.
Помимо этого, мы столкнулись с задержками в поставке части оборудования. Но несмотря на определенные трудности с логистикой и увеличением срока поставки, нам удалось договориться с поставщиками о выгодных условиях для обеих сторон. Оборудование было получено, а проект  реализован в оговоренный с заказчиком срок.

В течение месяца мы проложили 3 км оптического кабеля, выполнили план заказчика по оснащению производства высокоскоростными линиями, сделали несколько узловых точек на основе модернизированных уличных шкафов. Отказоустойчивые модули сейчас эксплуатируются на предприятии с высокой эффективностью.

Состав решения

  • Пассивные компоненты сети передачи данных (производитель Тайле)
  • Кабели волоконно-оптические (производитель Трансвок)
  • Шнуры волоконно-оптические (производитель Nicomax)
  • Стяжки нейлоновые и кабельные организаторы (производитель Hyperline)
  •  Шкафы уличные всепогодные (ООО «Производственная группа»)
  • Климатические напольные шкафы (ООО «Производственная группа»)
  • Климатические настенные шкафы (ООО «Производственная группа»)



Подробнее об оптических магистралях

На Щуровском цементном заводе для создания магистральных сегментов сети мы использовали оптический кабель. Пропускная способность кабельных линий очень важна для предприятия такого масштаба. ВОЛС предпочтительнее медных линий при построении сетей передачи данных, т.к. позволяет передавать информацию на большие расстояния. Чем надежнее линия – тем выше вероятность, что высокоскоростное приложение будет работать без сбоев. Подобное решение живет до 20 лет и выполняет свой функционал, не теряя актуальности и эффективности.

Мы всегда предлагаем решение, которое будет работать на перспективу и удовлетворит не только текущие потребности заказчика, но и не потеряет свою функциональность со временем. Решение, способное к модернизации и полной интеграции с существующей и будущей ИТ-инфраструктурой предприятия.

Результат

«Несмотря на сложности, которые возникли в ходе проекта, мы сдали работу в срок и в полном объеме. Проложили трассу общей длиной 3 км, увеличили пропускную способность сети за счет оптических кабелей (скорость 1 гигабит и выше), модернизировали телекоммуникационное оборудование. Наш заказчик и мы довольны результатом. На Щуровском цементном заводе есть и другие задачи, которые мы готовы решить и планируем продолжать работать над проектами вместе с нашими партнерами», – руководитель проекта, Дмитрий Белоусов.

Компания «СИНТО» выполнила все требования заказчика, достигнув выдающихся результатов:
  • Создали магистральную среду сети передачи данных
  • Проложили 3 километра трассы оптического кабеля
  • Заменили телекоммуникационное оборудование
  • Настроили и протестировали инфраструктуру
