Создание систем связи и видеонаблюдения на Хуадянь-Тенинской ТЭЦ

Создание систем связи и видеонаблюдения на Хуадянь-Тенинской ТЭЦ
Создание систем связи и видеонаблюдения на Хуадянь-Тенинской ТЭЦ
После введения ТЭЦ в эксплуатацию, будут достигнуты 25% экономия топлива, 30% снижение объемов выбросов в атмосферу, а загрязненные стоки практически исчезнут.

Заказчик

Хуадянь-Тенинская ТЭЦ – это совместный проект российской компании «ТГК-2» и китайской корпорации «Хуадянь». Мощность ТЭЦ должна составить 450 МВт и, таким образом, позволит решить проблему энергодефицита в Ярославской области. В результате использования на объекте новейшего энергетического оборудования повысится надежность электро-и теплоснабжения предприятий.

Задачи проекта

В связи с вводом в эксплуатацию нового объекта стояли задачи проектирования и внедрения комплекса инженерных систем:
  • Локально-вычислительная сеть
  • Телефония
  • Системы микросотовой связи
  • Система часофикации
  • Системы двустронней громкогофорящей связи, оповещения и радиовещания
  • Охранная сигнализация
  • Охранное и технологическое видеонаблюдение.
В общей сложности проект охватывал главное здание АБК и 7 технических сооружений ТЭЦ. Необходимо связать единой сетью, обеспечить телефонную связь и безопасность на объекте площадью свыше 300 000 м.2 (Общая протяженность периметра – более 2 200 м.).

SNIPPET
Внедряем инженерные системы с 2013 г.
Видеонаблюдение,СКУД, СКС, ВКС, охранная и пожарная сигнализация и др.
Заказать презентацию

Состав решения

Локально-вычислительная сеть

Исходя из выдвинутых заказчиком требований:
  • производительность, масштабируемость, отказоустойчивость
  • поддержка всех основных коммуникационных стандартов и протоколов;
  • совместимость с оборудованием смежных подсистем;
  • возможность изменения логической конфигурации ЛВС без изменения физической; и др.
было предложено решение на коммутационном оборудовании Huawei. Для обеспечения резервного питания установлены ИБП Eaton 5000.

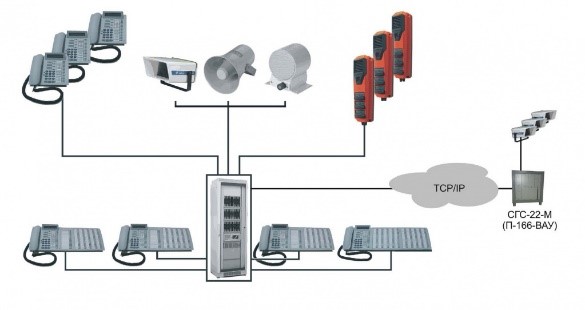

Системы громкоговорящей связи: ДГС, оповещение и радиовещание

1.jpgИсходя из технологических особенностей объекта требовалось решение, стабильно функционирующее в условиях сильных акустических шумов, электромагнитных помех и т.п.
Системы громкоговорящей связи ProCom WPS-04 EXX обеспечивают коммутацию разговорных трактов через цифровое коммутационное поле и предусматривают коммутацию внешних подключений.

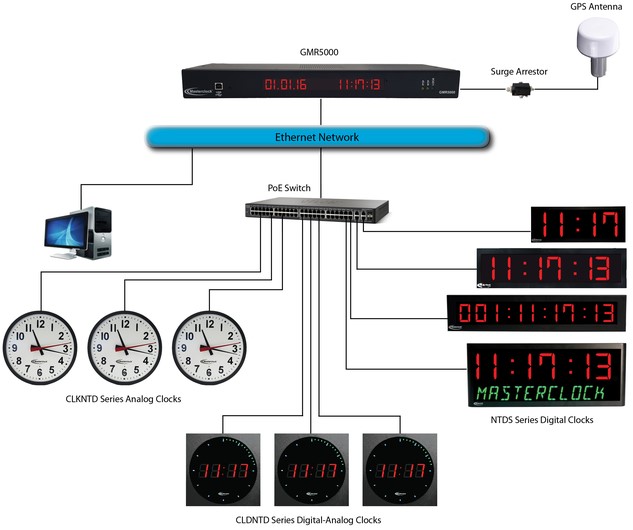

Система часофикации

2.jpgВключает:
  • ядро системы, отвечающее за генерацию сигналов точного времени;
  • абонентские устройства (часы различного дизайна и функционала);
  • средства передачи сигналов точного времени от ядра системы до абонентских устройств.

Обеспечивает синхронизацию всех имеющихся на предприятии часовых систем, выполняет функции формирования программных сигналов.

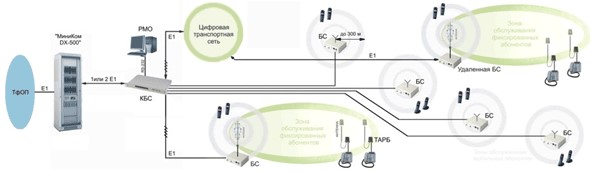

Телефония и микросотовая связь

Для обеспечения оперативного персонала микросотовой  связью установлена телекомму-никационная система «МиниКом DX-500» - единая цифровая платформа, гармонично сочетающая возможности работы как со старыми аналоговыми системами, так и с самым современным цифровым оборудованием.


Охранная сигнализация

Для обеспечения контроля производственных, складских и офисных помещений, расположенных в 3-х зданиях ТЭЦ, специалистами «Белнипиэнергопром» спроектировано решение на оборудовании Siemens.
Программно-аппаратный комплекс включает в себя систему, состоящую из Главного прибора (1шт.), Расширителей (8шт.), Гибридных блоков питания/считывателей, Датчиков (до 128 шт.), АРМ. Данная система соединена интерфейсом X-Bust.

Охранное и технологическое видеонаблюдение

Видеонаблюдение построено на:
  • видеокамерах высокого разрешения Samsung;
  • видеокамерах высокого разрешения Hikvision;
  • видеокамерах LTV;
  • сервере автоматической диагностики и мониторинга комплексов безопасности Trassir.
Круглосуточное наблюдение обеспечено посредством организации периметрального освещения (46 светодиодных светильников).

Результат

Компания «СИНТО» выполнила все требования заказчика, достигнув выдающихся результатов:
  • Проложено более 10 км. кабельного провода на поверхности земли и под землей, соединив между собой 8 зданий на территории ТЭЦ для построения систем охранной сигнализации и телекоммуникационной связи;
  • Внедрена система единой синхронизированной сети точного времени для обеспечения индикации сигналов текущего времени на различных объектах, а также формирования установленных программируемых сигналов (музыкального сопровождения, речевого оповещения и пр.);
  • Обеспечены связью - аналоговой и цифровой все сотрудники ТЭЦ (рассчитанные ресурсы на 300 чел.). Смонтирована инфраструктура для организации микросотовой (оперативная связь между сотрудниками), аналоговой (местные телефонные аппараты, громкоговорители) и цифровой связи;
  • Установлена система видеонаблюдения, включающая 51 видеокамеру и 46 светодиодных светильников, по периметру ТЭЦ, общей протяженностью 2 200 м. Установлено 22 камеры для видеоконтроля в главном административном здании;
  • Внедрено технологическое видеонаблюдение, посредством которого обеспечен круглосуточный визуальный контроль (защищенный и удаленный) технологического процесса в режиме реального времени. В рамках реализации проекта достигнута интеграция системы управления технологическим процессом и системой видеонаблюдения. Создано и настроено АРМ для работы с видеоархивом промышленного наблюдения;
  • Установлено более 100 охранных устройств для консолидации показаний датчиков во всех помещениях в единый охранный центр.

Отзыв заказчика

Белавин Александр Николаевич

Руководитель отдела информационных технологий
